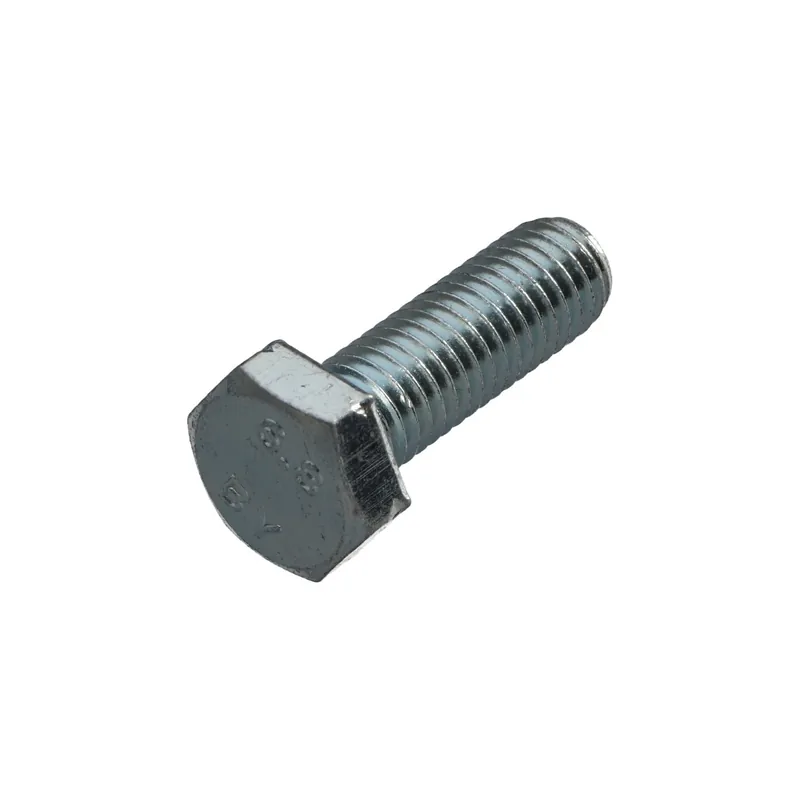

1 x Vis métaux Tête hexagonale TH M8X45 Classe 6.8 Acier zingué

Vis métaux Tête hexagonale TH M8X45 Classe 6.8 Acier zingué
Diametre = M8, Longueur = 45, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Classe = 6.8, Matiere = Acier, Pas = Pas standard de 125, Norme = ISO 4017, Famille De Produits = Vis Metaux

Guide dimensionnel (en mm)

Diamètre	6	8	10	12	14	16	18	20	22	24
Epaisseur tete	4	5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
Surplat/clef	10	13	16	18	21	24	27	30	34	36
Pas	100	125	150	175	200	–	300

Autre références : 3473575321981 R000029 VTH8X45Z RZ0845 0419518 0057 8 45 121139 7580 13520100000 311108459 KACC 428A 13520100000 1284 VB560120 H8X45AZ VI 118A VIVISD686T92 M5506557 37186 CA-AS3/3 Z6845 4QG151036 A90101 0609225 1402027980 65062 61TH845.0 VIS.TH08*045 41050 65062 501347 QVISHEXM0 BOW010 065267 37186 311108459 VISHM8X45Z 3951299 661751 9VMTHE108045 12649 0609225 CA-AS3/3 2003454 000421 000421 000421 0057845 RZ0845 0951647 HM0845/100 FVIM061 VIH08 45 ZVISHZ45 2QBOULON8X45 24.2.9 VTH8X45Z VTH8X45 A02600-00-A 12649 5140148 VIS.VHM15 12649 7113380 5140148 33449 61251608045 4QG151036 1221 KACC 428A 4QG151036 ZVISHZ45 A3013491 12085MEC0845 KACC 428A VI566 VISTH8/45ZN 2004604 2004604 0148 2004604 2004604 DMVISA013 37186 QUBOU018 CA-AS3/3 280081500 A710300345 3663072080942

Diametre

M8

Diametre en mm

7.972 – 7.772

Longueur

Longueur

×

Comment mesurer la longueur d’une vis ?

La longueur d’une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.

45

Clef de

13

Pas

Pas standard de 125

Matiere

Acier

Classe

Classe

×

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

• Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

  • Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

• Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

  • Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

  • Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd

• Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

• Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

• Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

• Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

​

Vis sans marquage = classe 4.6 ou équivalent (généralement)

• En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

• Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

• Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

​

Pourquoi ?

• Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

• L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.

Classe 6.8

Revetement de surface

Zingué blanc

Couleur

Gris

Famille de produits

Vis métaux

Filet

Métaux

Norme

ISO 4017

Poids à la pièce

19.51 GR

Forme tete

Tête hexagonale
