Description

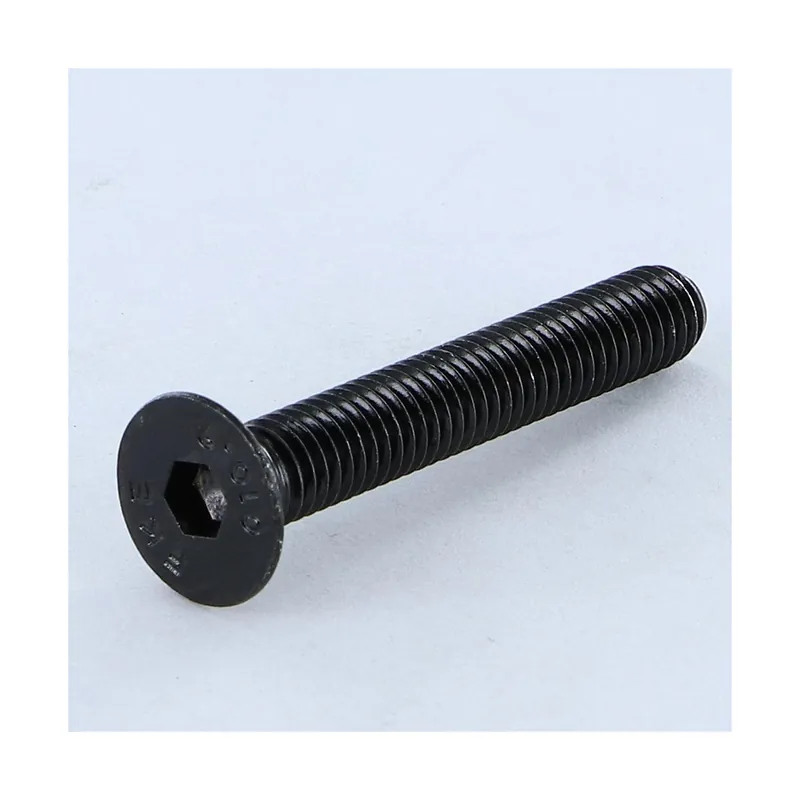

Diametre = M5, Longueur = 40, Famille Sous Produits = Tete FHC, Classe = 10.9, Matiere = Acier, Pas = Pas standard de 80, Empreinte = Hexagonal creux, Norme = DIN 7991 FILET.TOTAL,VS4721, Famille De Produits = Vis Metaux, Dimensions Empreinte = HC3
Guide dimensionnel (en mm)
| Diamètre | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
| Clef de | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
| Diametre tete | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
| L=LONGUEUR |
Autre références : 8056689015509 3663072369047
- Diametre
- M5
- Diametre en mm
- 4.976 – 4.826
- Longueur
Longueur
Comment mesurer la longueur d’une vis ?
La longueur d’une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 40
- Filetage
- Filetage total
- Empreinte
- Hexagonal creux
- Dimension empreinte
- Clé de 3 HC3
- Pas
- Pas standard de 80
- Matiere
- Acier
- Classe
Classe
Les classes mécaniques courantes des vis selon la norme ISO 898-1Signification de la classe 8.8 :
-
Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).
-
Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.
-
-
Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.
-
Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.
-
Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.
-
Classes mécaniques des vis (exemples fréquents)
Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique 4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger 5.6 500 0.6 × 500 = 300 Usage général faible à moyen 8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction 10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes 12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd -
Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.
-
Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).
-
Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).
-
Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.
Vis sans marquage = classe 4.6 ou équivalent (généralement)
-
En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.
-
Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.
-
Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.
Pourquoi ?
-
Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.
-
L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.
-
- CLASSE Classe 10.9
- Couleur
- Gris Acier / Noir
- Famille de produits
- Vis métaux
- Sous famille de produit
- Tête FHC tête fraisée empreinte hexagonale creuse
- Filet
- Métaux
- Norme
- DIN 7991 FILET.TOTAL,VS4721
- Poids à la pièce
- 6.2 GR
