Description

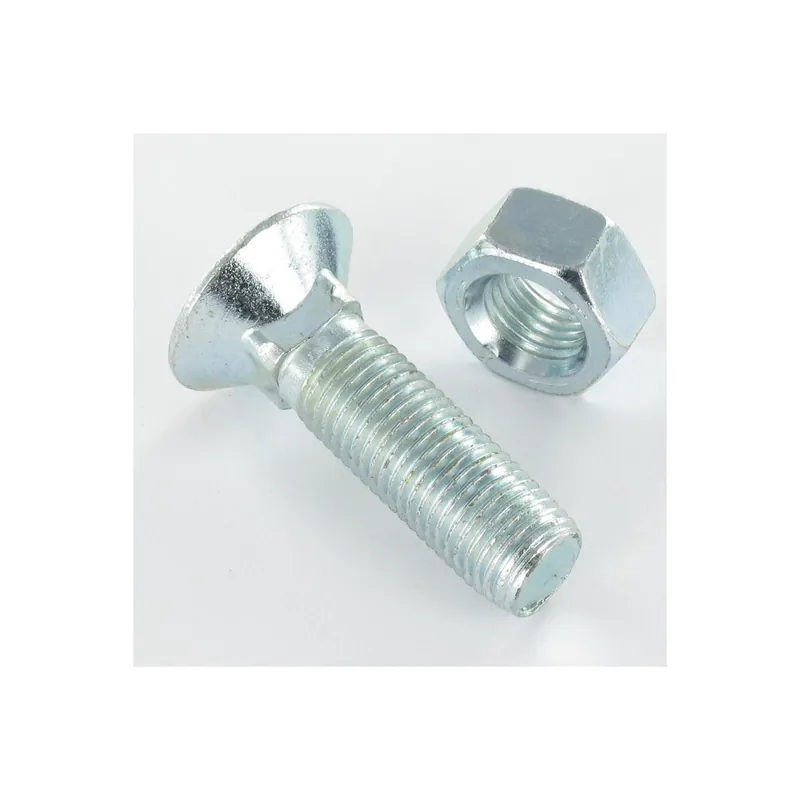

Diametre = 7/16, Revetement De Surface = Zingue Blanc, Famille Sous Produits = TFCC, Classe = 8.8, Matiere = Acier, Norme = DIN608+DIN934, Famille De Produits = Vis Americaines
Guide dimensionnel (en mm)
| Diamètre | 9(3/8UNF) | 10 | 11(7/16UNF) | 12 | 14 |
| PAS | 24FILETS | 150 | 20FILETS | 175 | 200 |
| Diametre tete | 17 | 19 | 22 | 24 | 28 |
| Epaisseur tete | 7.5 | 8 | 9 | 10.5 | 11 |
| CARRE | 9.5 | 10 | 11 | 12 | 14 |
Autre références : 3617501325326 3663072200777
- Diametre
- 7/16
- Diametre en mm
- 11,113
- Nombre de filets au pouce
Nombre de filets au pouce
Le nombre de filets au pouce va déterminer le diamètre de la vis ou écrou d’une vis pas américain UNC ou UNF.
Il vous suffit de compter le nombre de filets au pouce (soit sur 25.4 mm) et vous reporter au tableau ci-dessous.
Ø en pouces
Ø en mm
Nbre de filets/pouce en UNC
Nbre de filets/pouce en UNF (pas fin)
N°0
80
N°1
64
64
72
N°2
56
56
64
N°3
48
48
56
N°4
40
40
48
N°5
40
40
44
N°6
32
32
40
N°8
32
32
36
N°10
24
24
32
N°12
24
24
28
1/4
20
20
28
5/16
18
18
24
3/8
16
16
24
7/16
14
14
20
1/2
13
13
20
9/16
12
12
18
5/8
11
11
18
3/4
10
10
16
7/8
9
9
14
1”
8
8
14
1”1/8
7
7
12
1”1/4
7
7
12
1“1/2
9
9
12
1”3/4
5
5
–
- 20
- Matiere
- Acier
- Classe
Classe
Les classes mécaniques courantes des vis selon la norme ISO 898-1Signification de la classe 8.8 :
-
Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).
-
Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.
-
-
Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.
-
Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.
-
Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.
-
Classes mécaniques des vis (exemples fréquents)
Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique 4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger 5.6 500 0.6 × 500 = 300 Usage général faible à moyen 8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction 10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes 12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd -
Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.
-
Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).
-
Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).
-
Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.
Vis sans marquage = classe 4.6 ou équivalent (généralement)
-
En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.
-
Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.
-
Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.
Pourquoi ?
-
Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.
-
L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.
-
- Classe 8.8
- Revetement de surface
- Zingué blanc
- Couleur
- Gris
- Famille de produits
- Vis AMERICAINES
- Norme
- DIN608+DIN934
- Poids à la pièce
- 42.1 GR
- Forme tete
- TFCC tête fraisée collet carré
